精密保安濾芯過濾器規格表 |
型號 | 濾芯數量 (根) | 濾芯長度 （英寸） | 過濾器直徑 （mm） | 濾芯內徑 （mm） | 28mm,30mm |
WX-1L | 1 | 10；20；30；40 | 102 | 濾芯外徑 | 63mm |
WX-3L | 3 | 10；20；30；40 | 200 | 濾芯長度 | 254；508；762；1016 |
WX-5L | 5 | 10；20；30；40 | 220 | 濾芯接口 | 平壓型；222型，226型， |
WX-7L | 7 | 10；20；30；40 | 250 | 濾芯端口 | 平面型，翅片型， |
WX-9L | 9 | 10；20；30；40 | 300 | 濾芯公稱精度：微米 和水流量（L/min）的關系 0.22(um)=3(L/min) 0.45(um)=3.3(L/min) 1(um)=15(L/min) 3(um)=20(L/min) 5(um)=25(L/min) 10(um)=30(L/min) 20(um)=32(L/min) 30(um)=36(L/min) 50(um)=40(L/min) 70(um)=45(L/min) 100(um)=50(L/min) (備注：以上流量是按照10英寸的濾芯計算的) |
WX-12L | 12 | 10；20；30；40 | 300 |
WX-15L | 15 | 10；20；30；40 | 350 |
WX-21L | 21 | 10；20；30；40 | 400 |
WX-28L | 28 | 10；20；30；40 | 500 |
WX-30L | 30 | 10；20；30；40 | 500 |
WX-37L | 37 | 10；20；30；40 | 550 |
WX-40L | 40 | 10；20；30；40 | 600 |
WX-50L | 50 | 10；20；30；40 | 650 |
WX-55L | 55 | 10；20；30；40 | 700 |
WX-60L | 60 | 10；20；30；40 | 750 |
WX-70L | 70 | 10；20；30；40 | 800 |
WX-82L | 82 | 10；20；30；40 | 800 |
WX-92L | 92 | 10；20；30；40 | 900 |
特點：
☉ 濾芯精密過濾器全部采用優質不銹鋼SS304或SS316L制造。
☉ 過濾器內外鏡面拋光處理，
☉
筒體上下法蘭的焊后二次加工，使密封面更為平整，杜絕滲漏。
☉ 過濾器均經高達設計壓力1.25倍的液壓測試，使用更為安全可靠。
☉
每臺過濾器設計只有一個密封圈，大大降低因密封損壞而泄漏的幾率。
☉ 過濾器內部流道光滑，無清洗死角。
☉
內部結構件的高精度加工，確保每只濾芯無側漏。
☉ 多濾芯過濾器，可采用濾芯整體安裝方式，更換濾芯方便快捷。
☉
擋流板設計避免流體直接沖擊濾芯，使流體均勻分布，充分發揮每支濾芯的作用，過濾效果更好。
結構：
整個濾芯精密過濾器分成二部分：過濾器、濾芯。
工作原理：

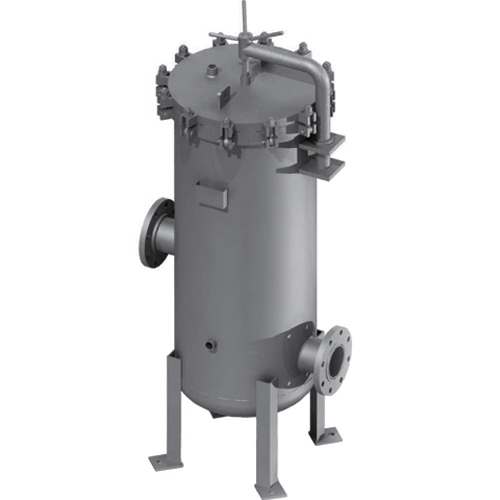

如右圖所示，要過濾的液體從過濾器側面左上進口壓入，并自外而內穿過濾芯，透過濾層的液體即澄清液體從底部出口不斷排出，雜質則被截留在濾芯的深層及表面，以達到過濾的目的。
過濾器形式：
濾芯式過濾器可以分為：立式和臥式兩種形式。
特點：占地面積小、更換濾芯方便。
