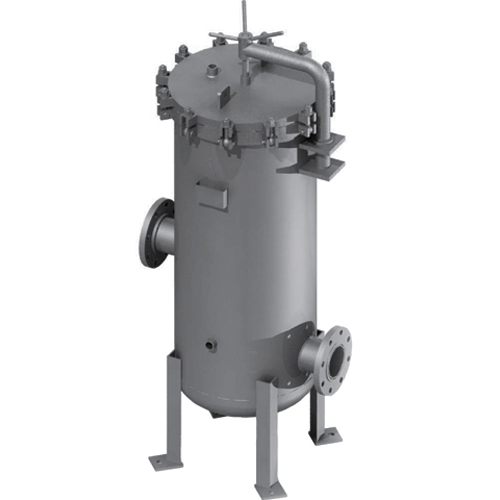

精密過濾器
精密過濾器由過濾器殼體和濾芯組成，殼體材質為304/316不銹鋼，按殼體高度的不同，可選擇裝10″、20″、30″、40″濾芯，根據殼體的直徑大小，所容納的濾芯數量可在1到21只之間選擇，有平壓.222.226三種接口，如有特殊要求可另行加工，根據實際操作壓力，筒體可采用卡箍或法蘭連接方式，進出口采用衛生級卡盤或法蘭連接，根據實際過濾流量選擇進出口的尺寸。
適用范圍
流量1-200m3/h，適用于超純水、制藥、食品、飲料、醫用除菌水的過濾。
表面處理
衛生級鏡面拋光、電化學拋光。
結構特點
?設計標準：GB150-1998
?設計壓力：75-300psi(其它規格可以按需訂制）。
?濾芯形式：10-40″標準平壓或標準222或226單開口濾芯。
?操作性能：殼體及進出口要用快裝卡箍或法蘭連接，便于設備清洗消毒，便于濾芯更換。
?墊圈材質：四氟,氟橡膠,硅橡膠,丁晴橡膠。
?殼體材質：304/316不銹鋼可供選擇。
?過濾精度：0.1-100μm
?工作溫度：80-120℃
精密保安濾芯過濾器規格表 |
型號 | 濾芯數量(根) | 濾芯長度 （英寸） | 過濾器直徑 | 濾芯內徑 | 28mm,30mm |
WX-1L | 1 | 10；20；30；40 | 102 | 濾芯外徑 | 63mm |
WX-3L | 3 | 10；20；30；40 | 200 | 濾芯長度 | 254；508；762；1016 |
WX-5L | 5 | 10；20；30；40 | 220 | 濾芯接口 | 平壓型；222型，226型， |
WX-7L | 7 | 10；20；30；40 | 250 | 濾芯端口 | 平面型，翅片型， |
WX-9L | 9 | 10；20；30；40 | 300 | 濾芯公稱精度：微米 和水流量（L/min）的關系 0.22(um)=3(L/min) 0.45(um)=3.3(L/min) 1(um)=15(L/min) 3(um)=20(L/min) 5(um)=25(L/min) 10(um)=30(L/min) 20(um)=32(L/min) 30(um)=36(L/min) 50(um)=40(L/min) 70(um)=45(L/min) 100(um)=50(L/min) (備注：以上流量是按照10英寸的濾芯計算的) |
WX-12L | 12 | 10；20；30；40 | 300 |
WX-15L | 15 | 10；20；30；40 | 350 |
WX-21L | 21 | 10；20；30；40 | 400 |
WX-28L | 28 | 10；20；30；40 | 500 |
WX-30L | 30 | 10；20；30；40 | 500 |
WX-37L | 37 | 10；20；30；40 | 550 |
WX-40L | 40 | 10；20；30；40 | 600 |
WX-50L | 50 | 10；20；30；40 | 650 |
WX-55L | 55 | 10；20；30；40 | 700 |
WX-60L | 60 | 10；20；30；40 | 750 |
WX-70L | 70 | 10；20；30；40 | 800 |
WX-82L | 82 | 10；20；30；40 | 800 |
WX-92L | 92 | 10；20；30；40 | 900 |
